箱から出したホッチキスの替針は、何十本もの針が一本の銀色の棒のようにつながっています。指で持ち上げても、途中からばらばらにはなりません。
ところが本体へ入れてハンドルを押すと、先頭の一本だけが列から外れ、紙へ打ち込まれます。残った針は崩れず、次の一本が同じ場所へ進んできます。
針の列をまとめているのは接着剤です。ただし、強く固めるための接着ではありません。運ぶ間はつなぎ止め、ドライバに上から押された瞬間だけ離れる。そのぎりぎりのつながり方が、針を一本ずつ使える状態を作っています。
銀色の棒は、一本の金属ではない
替針をよく見ると、細い線が規則正しく並んでいます。その一本一本が、独立したコの字形の針です。同じ向きに隙間なく並べ、隣り合う面を接着剤でつなぐことで、扱いやすい一本の連にしています。
一般的な10号針には、50本を一連にした製品があります。もし最初から一本ずつ箱へ入っていたら、針は中で絡みやすく、本体へ同じ向きにそろえて入れるだけでも手間がかかります。接着には、細い針の向きと間隔を保つ役割があります。
ただし、接着が強すぎると、使用時にも針が離れません。反対に弱すぎれば、箱から取り出しただけで連が折れてしまいます。替針に必要なのは、できるだけ強い接着ではなく、「横に並べて扱う間は保ち、先頭を下へ押したときには外れる」という強さです。
針の連を横から光へかざすと、一本ごとの境目を細い筋として確認できます。銀色の棒に見えるものは、使用する順番まで整えられた針の列です。
先頭だけを狙う、薄い金属板

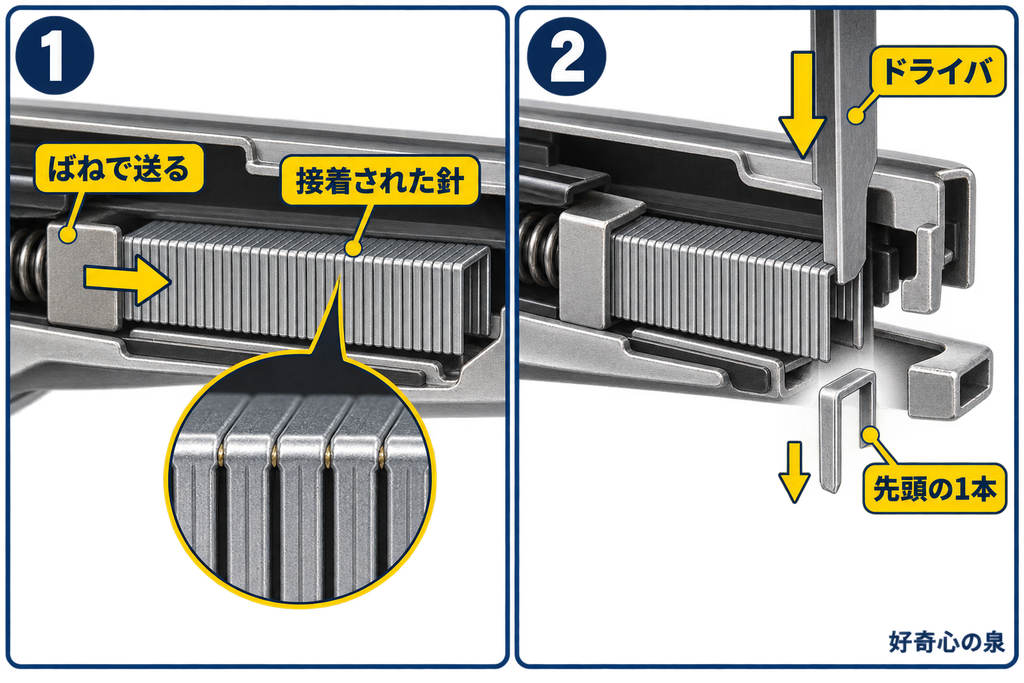

針を収める細長い部分は「マガジン」と呼ばれます。その中では、ばねにつながったプッシャが針の列を後ろから押しています。残りが50本でも数本でも、先頭の針が出口へ当たるようにしているのです。
出口の真上には、「ドライバ」という薄い金属板があります。ハンドルを押すとドライバが垂直に降り、先頭の針の肩だけを上から押します。
先頭の針には下向きの力がかかりますが、二本目以降はマガジンの中に残ろうとします。力の向きが分かれることで、一本目と二本目をつないでいた接着部分が外れます。ドライバが列全体を切るのではなく、先頭の一本だけを隣から引き離しているのです。
ハンドルを戻すと、ドライバは上がります。空いた場所へ、ばねが残りの列を針一本分だけ押し出します。次の針は先ほどと同じ位置で止まり、もう一度ハンドルが押されるのを待ちます。
針の連は、単なる予備の塊ではありません。先頭から順番に出口へ並ぶ待ち列です。ドライバとばねが交互に動くことで、一回押すごとに一本だけを取り出せます。
離れた針には、もう一つの仕事が待っている
列から外れた針は、ドライバに押されたまま紙へ進みます。とがった二本の足が紙を突き抜けると、その下にある「クリンチャ」という曲げ台へぶつかります。
クリンチャには、外側から中央へ向かう二本の曲面状の溝があります。まっすぐ降りてきた針先は溝へ入り、滑りながら内側へ向きを変えます。最後には紙の裏面へ沿うように倒れ、紙を表と裏から挟みます。
ホッチキスを一回押す短い動作の中では、「一本を列から離す」「紙を貫く」「針先を曲げる」という三つの変化が続いています。さらにハンドルを戻すと、次の一本が出口へ送られます。
手に伝わるのは一度の感触ですが、本体の中では部品が決められた順番で別々の仕事をしています。
一本ずつ手で入れた機械から、曲げ方を選ぶ機械へ
現代のホッチキスにつながる機械の誕生日として、よく挙げられるのは1879年です。アメリカのジョージ・W・マギルが、金属製の針を一回の動作で紙へ打ち込む装置の特許を取得しました。
この機械は、一回押せば一つの針を打てる点では画期的でした。しかし、針を使うたびに次の一本を装填しなければなりません。現在はばねが行っている「次の針を決まった位置へ置く」という仕事を、当時は人の手が行っていました。
日本では1903年、伊藤喜商店、現在のイトーキがホチキスの輸入販売を始めました。その後、針を連にしてまとめて装填し、次の一本をばねで送る構造が普及します。針を打つ機械から、針を順番に準備する機械へ変わったともいえます。

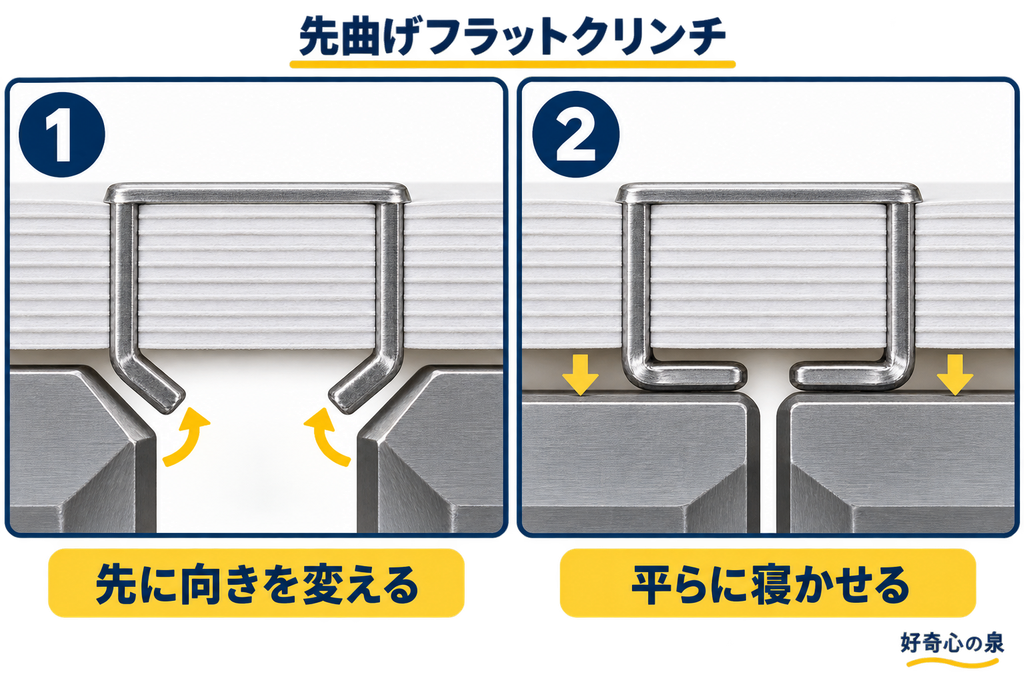

近年は、針を送るだけでなく、曲げる順番も細かく設計されています。2024年発売のマックス「Vaimo11 Flarme」は、針先を二段階で曲げる「先曲げフラットクリンチ機構」を採用しました。最初の段階で針先の向きを内側へ変え、続く段階で紙の裏へ平らに寝かせます。一度に強く折り曲げないことで、同社従来機と比べ、とじた瞬間の衝撃を約25％、動作音を約30％減らしています。
初期の機械では、人が一本ずつ針を用意していました。現在の替針は、接着剤によって次の順番まで本体へ持ち込めます。使う直前まで離れず、必要になった一本だけが外れる。50本の連は、針をまとめた塊ではなく、50回分の動きを細い金属の列に保存した形です。
参考資料：マックス株式会社「ホッチキスはどうして綴じられるの？」／マックス株式会社「Vaimo11の技術革新」／株式会社イトーキ「イトーキの歩み」／ドイツ特許商標庁「140 years of staplers」
