お店やビルの入口へ近づいた瞬間、手で触れてもいないのに「ウィーン」と静かに左右へ開くガラスの自動ドア。
買い物袋で両手がふさがっているときや、大きな荷物を運んでいるときなど、普段何げなくその便利さを実感していますよね。
でも、ドアの上を見上げてみると、そこにあるのは小さな箱型の装置があるだけです。
カメラのように顔を見分けられているわけでもないのに、なぜ私たちが近づいたことや、ドアを通り過ぎようとしていることが正確にわかるのでしょうか。「体温を感じ取っているの？」「気配や影に反応しているのかな？」と疑問に思ったことはありませんか？
実はあの小さな箱、私たちが気づかないところで「床へ目に見えない光を放ち、その反射光の変化」をずっと見張っていたのです。今回は、自動ドアが人に気づくセンサーの秘密と、ドアが開く仕組みについて分かりやすくひも解いていきましょう。

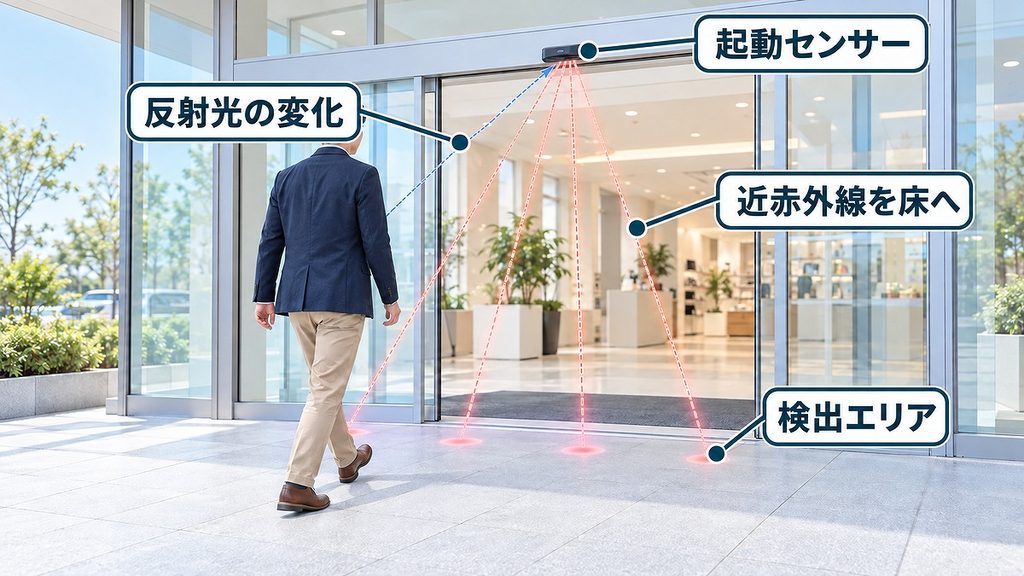

センサーは、床から返る光を見張っている
起動センサーは、ドアの上にある横長の部分や天井に取り付けられています。中には、近赤外線を送り出す発光部と、跳ね返ってきた光を受ける受光部があります。センサーは床へ向けて複数の光を照射し、入口の手前にいくつもの検出スポットを並べます。
人がいないとき、受光部には床から返る光が届きます。そこへ靴や服、体が入ると、光が当たる高さや表面の色が変わり、戻る光の量も変化します。センサーはその差を読み取り、「検出エリアに何かが入った」と判断します。近赤外線は人の目には見えないため、足元に光の点が並んでいても普段は気づきません。
検出範囲が一つの大きな面ではなく、複数の列やスポットで作られるのは、入口の手前からドアの通り道までを分けて見守るためです。遠い列で人の接近を早めに知り、ドアに近い列では通過中の人を検出し続けます。店舗によって反応する位置が少し違うのは、入口の幅や人の流れに合わせて範囲が調整されているためです。

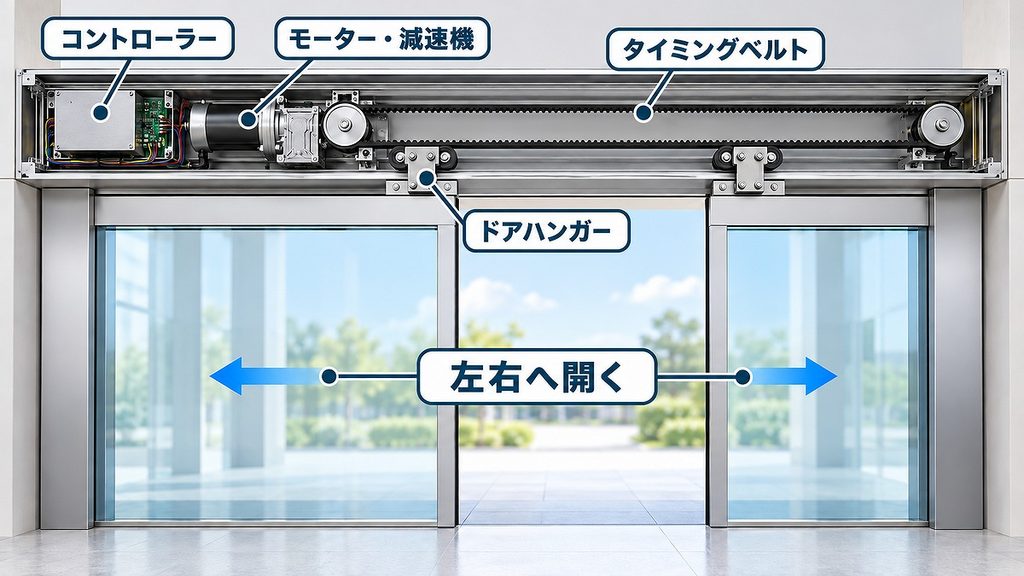

検出信号が、ベルトを動かす
センサーが人を検出しても、センサー自身が重いガラス扉を押すわけではありません。検出信号は、ドア上部のケースに収められたコントローラーへ送られます。コントローラーは装置全体の動きを決める部分で、信号を受けるとモーターへ回転の指示を出します。
モーターの回転は減速機を通り、力を増してタイミングベルトへ伝わります。ベルトは左右のプーリーに掛けられ、その途中には扉をつるすドアハンガーが結ばれています。モーターがベルトを送ると、片方の扉は左へ、もう片方は右へ動き、中央に通り道ができます。
この順番は、「センサー、コントローラー、モーター、ベルト、扉」です。入口で見えるのは最後の扉の動きだけですが、その前に光の変化が電気信号へ置き換えられ、さらにモーターの回転へ変わっています。
ドアの近くに人がいれば、閉じるのを待つ
扉が全開になったあと、センサーが人を検出しなくなると、設定された時間を置いて閉じ始めます。ただし、人がドアの軌道上に立ち止まった場合に備え、起動センサーとは別に「補助センサーや保護センサー」を組み合わせる設備があります。
これらは、通過中の人や荷物が残る範囲を見守ります。閉じている途中で検出すると、装置へ信号を送り、扉を反転させて全開に戻します。近づいた人を見つける範囲と、閉じる扉の近くを守る範囲が、役割を分けて配置されているわけです。
光線式では、床と物体から返る光の差が小さいと検出しにくく、雪、虫、水たまり、揺れる植物などを拾って開くこともあります。自動ドアが何もないように見える場面で開くのは、装置が人を見間違えたのではなく、「検出エリア内の光の変化に正しく反応した結果」である場合があります。
入口の上にある小さな箱は、人を撮影して見分ける目ではありません。床へ送った光がどう変わって戻ったかを読み、その合図をモーターまで順番に渡す、「自動ドアの最初のスイッチ」なのです。
まとめ：自動ドアが人に気づいて開く仕組み
- センサーの役割：床へ向けて目に見えない近赤外線を出し、人が入ったときの「反射光の変化」を捉えて検知している。
- 動く仕組み：センサーからの信号をコントローラーが受け取り、モーターとベルトを動かしてガラス扉を左右に開く。
- 安全への工夫：近づく人を察知する起動センサーだけでなく、通過中の挟み込みを防ぐ補助・保護センサーが役割を分担している。
