ノートにボールペンを走らせると、手の動きに合わせて線が伸びていきます。軸の中には液体のインクが入っているのに、ペン先から流れ落ちることなく、書いた場所に少しずつ出てくるのは、どうしてでしょうか。
その働きを担うのが、先端にはめ込まれた小さなボールです。ボールは紙に触れて回転し、内側で表面に付いたインクを外へ運んで、紙に移します。ただし、球が一つ付いていれば書けるわけではありません。球を支える金属部分と、そこを通るインクの性質が組み合わさって、途切れない線を作っています。
ペン先には、回転できる小さな球がある

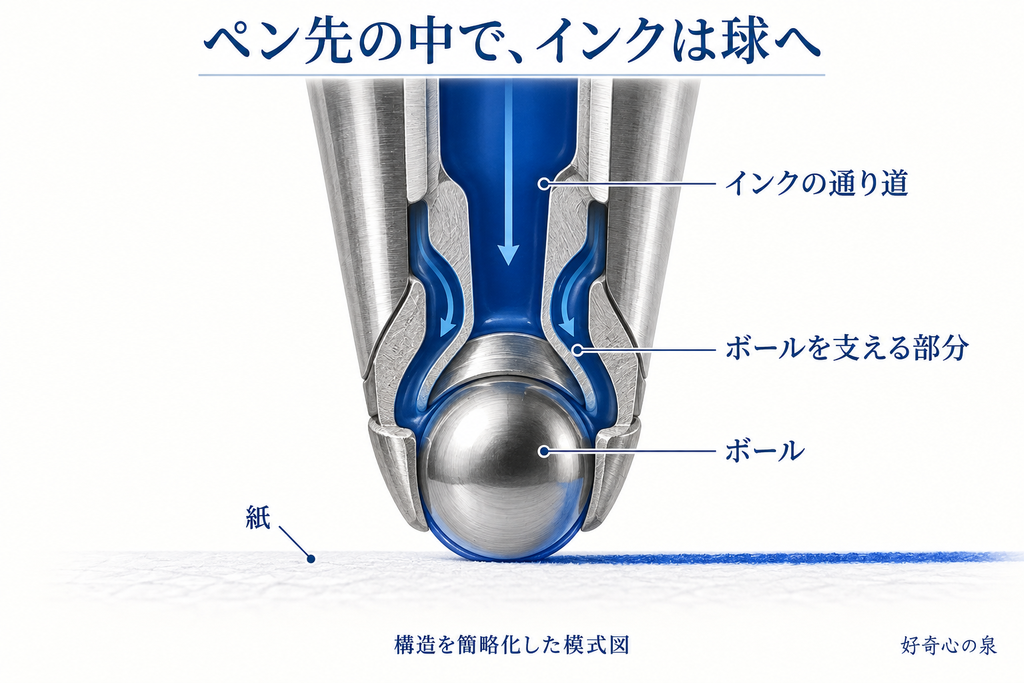

ボールペンの先端をよく見ると、金属の先に丸い部分がわずかにのぞいています。これが、紙に直接触れるボールです。球全体が外に出ているのではなく、大部分はペン先の金属部品に抱え込まれています。
この金属部品は「チップ」と呼ばれます。内部にはボールの丸みに沿った受け部分があり、書くときに紙から押し返される力を支えます。出口の縁は内側へ絞られていて、ボールが抜け落ちない形になっています。
大切なのは、ボールを固定してしまわないことです。外れないように保持しながら、表面が滑らかに動く余地を残さなければなりません。きつく挟めば回転しにくくなり、支えが不十分なら安定して書けなくなります。
さらに、ボールの奥にはインクの通り道があります。軸内のインクをためる部分から届いたインクは、この通路を通ってボールの後ろ側へ回り込みます。紙に触れる面と、インクに触れる面が、一つの球の表と裏にあるわけです。
紙の上を転がり、表面のインクを渡す

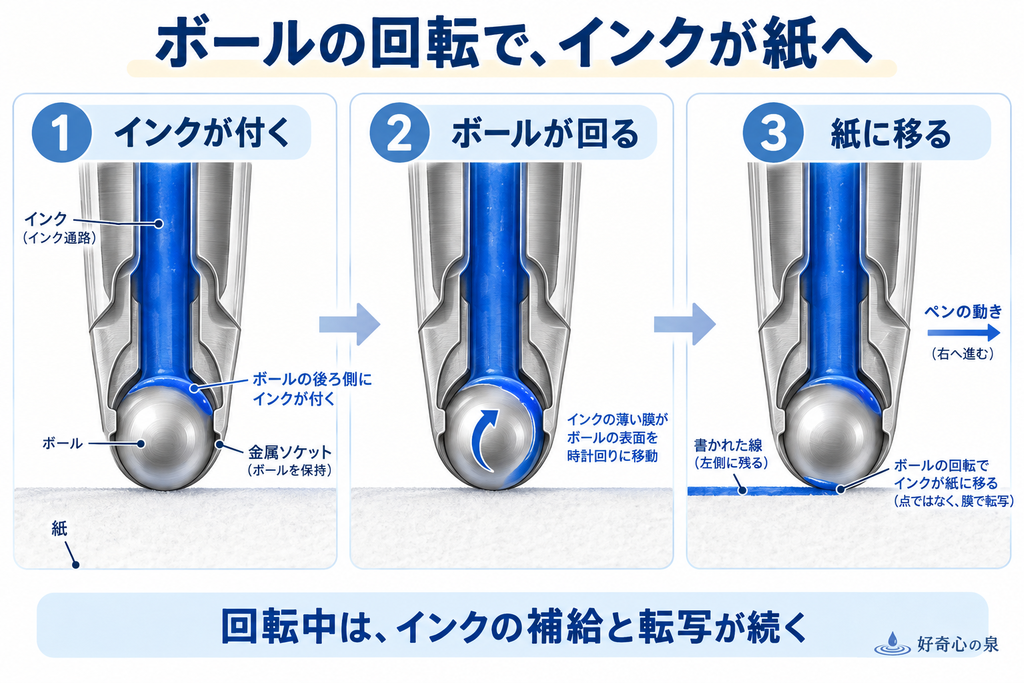

ペン先を紙に当てて動かすと、紙との摩擦によってボールが回ります。紙に接していた面が内側へ動き、代わりにインクの付いた面が紙の側へ現れます。
そこで、ボールの表面に付いた薄いインクの膜が紙へ移ります。書き続けている間は、内側からインクを受け取り、外側で紙に渡す動きが繰り返されます。この連続した受け渡しが、目には一本の線として見えます。
インクが球の中心を通り抜けているわけではありません。通っているのは、ボールの周囲のごく狭い空間です。ボール自体は、表面にインクを載せて運ぶ役割をしています。
塗料を付けたローラーを壁に転がすと、触れた場所に色が移る様子に似ています。ただし、ボールペンでは使うたびに塗料を付け直す必要がありません。インクを供給する通路が、回転する球のすぐ後ろまでつながっているからです。
文字を書く力は、ペン先を紙に押し付けるだけでなく、球を回すためにも使われています。インクが十分に届いていても、球がうまく転がらなければ、紙への受け渡しは安定しません。
また、円筒形のローラーと違い、球はさまざまな方向へ回転できます。横線から縦線へ、さらに丸い文字へと手の動きが変わっても、その方向に合わせて回りながらインクを渡せます。
インクを通す隙間と、流れすぎない粘り
ボールの周囲に隙間があるなら、そこからインクが次々に漏れそうにも思えます。そこで重要になるのが、隙間の大きさとインクの流れやすさの組み合わせです。
ペン先は、管の口がそのまま開いている構造ではありません。出口の大部分をボールが占め、その周囲にインクが通れる狭い隙間が残されています。この隙間を通して、書くのに必要な量を送り出します。
インクの粘りの程度を「粘度」といいます。粘度が高いと流れにくく、低いと流れやすくなります。昔ながらの油性ボールペンは比較的粘りの強いインクを使いますが、油性でも粘度を下げ、軽い書き心地にしたものがあります。
一方、ゲルインクには、動いていないときは粘度が高く、書くときにボールの回転で力を受けると粘度が下がる性質があります。ためているときの流れにくさと、書くときの流れやすさを両立させる工夫です。
そのため、インクだけをさらさらにすれば、よいペンになるわけではありません。同じ隙間でも、インクの性質が違えば出る量が変わります。メーカーはインクに合わせてペン先の構造も調整し、出不足によるかすれと、出すぎによる汚れの間を詰めています。
小さな球はインクを運びますが、その量は球だけで決まっていません。球の周りの空間と、そこを流れる液体までが、一組の仕組みになっています。
インクが残っているのに書けない理由
透明な軸の中にインクが見えるのに、線がかすれたり、まったく書けなくなったりすることがあります。これは、インクの量が十分でも、先端での受け渡しが途切れることがあるためです。
一つは、ペン先の傷や変形です。落下などの衝撃でボールを支える部分が傷むと、ボールが回りにくくなったり、インクの通り道がふさがったりします。外からは小さな傷でも、細い通路や回転にとっては大きな変化です。
紙の繊維や表面の塗工材が入り込み、インクの流れを妨げる場合もあります。ペンを寝かせすぎると、ボールを保持する金属の縁が紙に当たり、表面を削ることがあります。紙に触れてほしいのは球ですが、持つ角度によっては、その周囲の部品まで触れてしまうのです。
もう一つは、ペン先から空気を巻き込むことです。一般的なボールペンは、下向きに書くとき、重力もインクを先端へ送る助けになります。壁に掛けた紙などにペン先を上向きにして書くと、インクが先端へ届きにくい状態でボールが回り、空気が入ることがあります。
すると、インクが残っていても、ボールまで連続して届かなくなります。なお、内部の圧力でインクを押し出す加圧式には、上向きでも書ける製品があります。球から紙へ移す基本は同じでも、球まで届ける方法には違いがあります。
「0.5mm」は、線そのものの太さではない
ボールペンに表示される「0.5mm」「0.7mm」といった数字は、通常、先端のボールの直径を示しています。書いた線が必ずその幅になる、という意味ではありません。
紙に触れるのは球の一部分であり、そこから出たインクの量によっても線の幅が変わります。同じ直径のボールでも、インクの種類や流れやすさが異なれば、筆跡の太さは同じになりません。
だから、同じ「0.5mm」のペンを持ち替えたとき、片方の線が少し太く見えても不思議ではありません。軸に書かれた数字は、紙に残る線の寸法ではなく、その線を生み出す小さな球の寸法なのです。
