飲み物の缶に指をかけ、プルタブを起こす。小さな金具が持ち上がると、ふたの一部が内側へ折れ、飲み口が現れます。指は上へ動いているのに、金属の板は下へ動く。この向きの違いに、缶を開ける仕組みが隠れています。
鍵になるのは、タブが「てこ」として働くことと、ふたにあらかじめ薄い溝がつくられていることです。タブで指の力を伝え、決められた線に沿って金属を裂く。この二つが組み合わさり、缶切りを使わずに開けられます。
ここで扱うのは、開けたあともタブがふたに残る、一般的な飲料缶の仕組みです。ふた全体を引きはがす食品缶とは、開いたあとの部品の動きが異なります。
持ち上げた反対側が、飲み口の板を押す

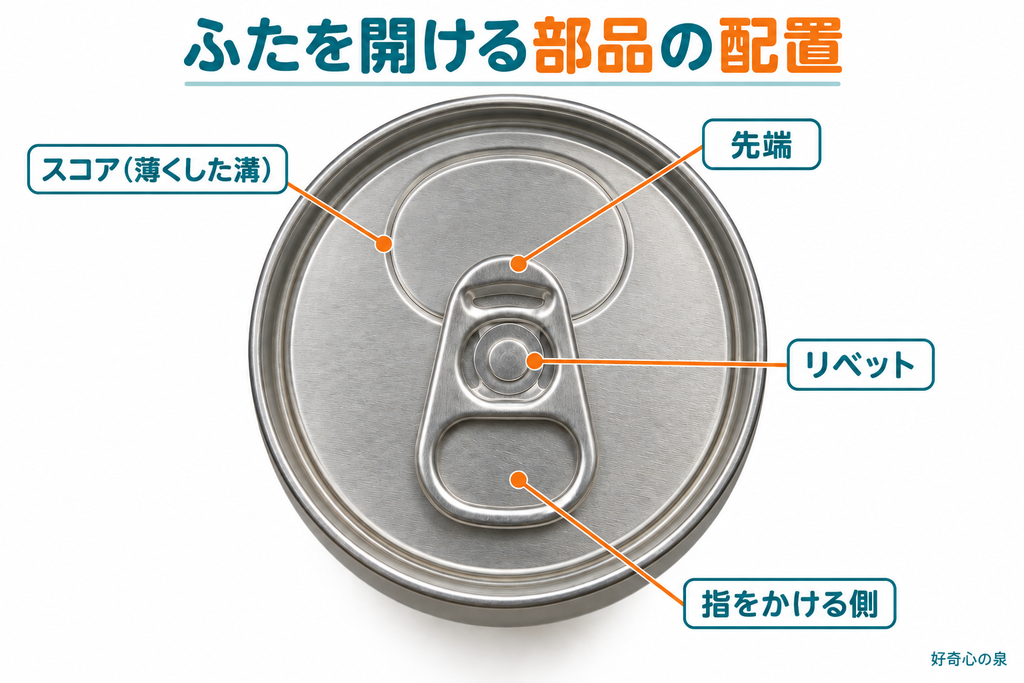

缶の上面を見ると、タブには指をかける側と、飲み口になる部分に重なった短い先端があります。その間にある丸い留め具が「リベット」です。タブをふたにつなぎ留め、開けるときの力を受け止めています。
指をかける側を上へ起こすと、反対側の先端は下向きに動きます。シーソーの片側を上げると、もう片側が下がる動きに似ています。タブの下にある飲み口の板は、この先端に押されて缶の内側へ倒れていきます。
ただし、タブが硬い棒のまま、丸い留め具を軸にくるくる回るわけではありません。リベットの周囲には切り込みなどがあり、留められた部分を残して、その近くの金属が曲がることでタブが起き上がります。留める場所と動く場所が、近い範囲に分けてつくられているのです。
開けるときに指で引き上げているのは、この力を伝える金具です。飲み口の板そのものをつまんで持ち上げているわけではありません。手元の上向きの動きが、先端では下向きの押す動きに変わっています。
小さな力を役立てる、長さの違い
てこには、力を加える場所、動きを支える場所、力を相手に伝える場所があります。タブが飲み口の板を押し込む場面では、指をかける側が力を加える場所、リベット付近が支え、短い先端が板を押す場所に当たります。
このとき役立つのが、支えからの距離の違いです。指をかける側までの距離を、先端までの距離より長くすると、指の力より大きな力を先端に伝えられます。長い柄の道具で物をこじ起こすときと、基本の考え方は同じです。
その代わり、指をかける側は大きく動き、先端の動く距離は小さくなります。力が何もないところから生まれるのではなく、大きく動かすことと引き換えに、短い距離を強く押せるようになっています。
実物では、開き始めと押し込む途中で、タブが接する場所やふたの変形が変わります。そのため、開ける間ずっと同じ倍率で力が増えるとは限りません。それでも「長い側を動かし、短い側に力を伝える」という形は、小さな金具の働きを理解する手がかりになります。
タブ自身が途中でぐにゃりと折れてしまえば、指の動きは板を押す力になりません。タブの縁の折り返しや立体的な形には、薄い金属でも曲がりにくくし、力を先端まで伝える役割もあります。
飲み口の輪郭は、開ける前から薄くしてある

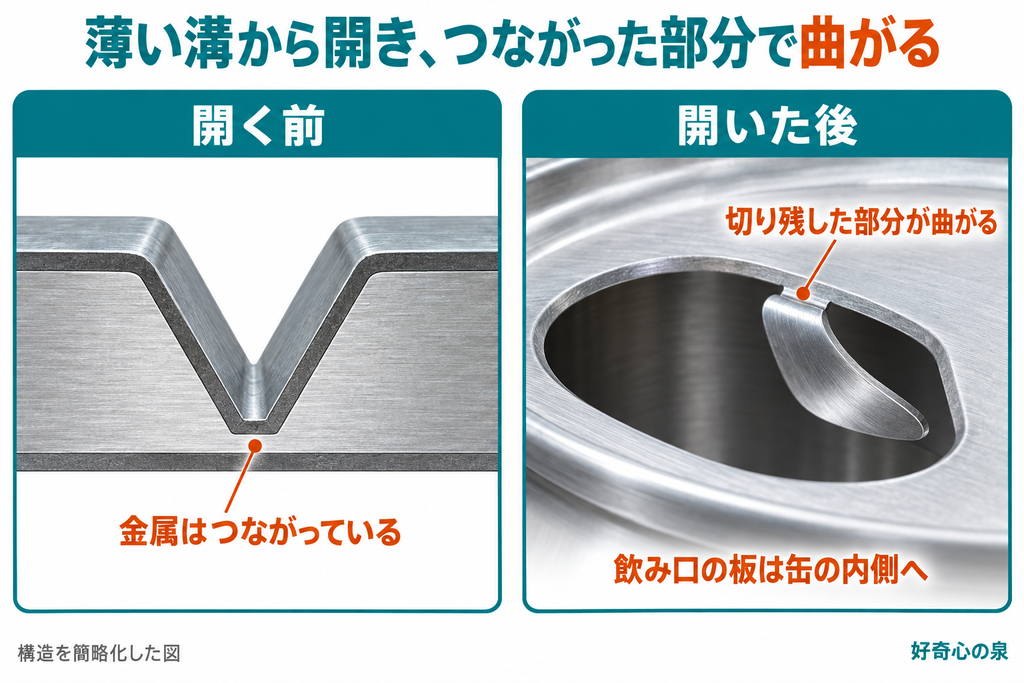

てこで力を大きくするだけでは、ふたの好きな場所を簡単に開けられるわけではありません。もう一つ必要なのが、飲み口の形に沿ってつくられた「スコア」と呼ばれる溝です。金属の厚みを部分的に減らし、そこから裂けやすくしています。
これは、すでに切り抜いた穴を薄い板でふさいでいる構造ではありません。開ける前は、溝の底にも金属が残っており、ふたは一枚の板としてつながっています。そのため、中身を閉じ込めたまま、開く道筋だけを用意できます。
タブの先端が板を押すと、厚みの小さい溝の部分に負担が集中します。まず一部が裂け、さらにタブを起こすにつれて、裂け目が輪郭に沿って広がっていきます。飲み口の周囲を一度に全部ちぎるのではなく、切れ始めたところから順に開いていく動きです。
紙の切り取り線を考えると、道筋をつくる意味がつかめます。ただし、紙のミシン目のように穴が並んでいるわけではありません。缶では密封が必要なので、金属をつなげたまま薄くするという方法が使われています。
溝を深くしすぎれば、開けやすくなる一方で、開ける前に必要な丈夫さを損ないます。浅すぎれば、指に大きな力が必要になります。「保管中は閉じていること」と「タブを起こすと開くこと」を両立させるため、溝の底に残す厚みが大切になります。
最初のひと割れと、そのあとの押し込み
炭酸飲料の缶では、開け始めに「プシュッ」と音がします。この段階では、飲み口全体が大きく開く前に、最初の裂け目からガスが外へ出ています。小さな開口が、先に缶の内外をつなぐのです。
開き始めには、タブの先端がふたに当たり、リベット付近を持ち上げるような力も働きます。ふたの局所的な変形によって溝の一部が裂け、その後は先端が飲み口の板を下へ押し込みます。最初のひと割れをつくる段階と、穴を広げる段階では、力の伝わり方にも変化があります。
また、炭酸飲料の缶の中では、圧力がふたを外向きに押しています。最初の裂け目からガスが抜けると、この内外の圧力差が小さくなり、続く押し込みにつながります。短い開栓動作の中でも、密封を破ることと、飲める広さまで開くことは順番に進んでいます。
開いた板が、缶の中に落ちない理由
飲み口の板は内側へ折れますが、通常はそのまま中身へ落ちません。輪郭のすべてを切り離すのではなく、一部をふたにつながった状態で残しているためです。その部分が曲がり、ドアのちょうつがいのような役目を果たします。
この「裂くところ」と「つなげておくところ」の区別によって、穴を開けながら、金属片を缶につなぎ留められます。上側ではリベットがタブを保持し、内側では切り残した部分が飲み口の板を保持する。それぞれ別のつながりが、開いたあとの部品を支えています。
こうした、開けてもタブが残る方式を「ステイオンタブ」といいます。かつて広く使われた、リングと開口部分を引き取る方式では、小さな金属片が缶から離れました。缶に残る構造は、取り外したタブが散らばる問題を減らすことにもつながっています。
さらに、タブを留めるリベットも、一般的な飲料用アルミ缶のふたでは、別の鋲を穴に差しているわけではありません。ふたの金属そのものを小さく盛り上げ、タブの取り付け穴を通したあと、頭を押し広げて固定します。タブには穴があっても、ふたを貫く穴は開けずに済む。力を受け止める丸い留め具にも、密封を保つためのつくり方が隠れています。
