エスカレーターに乗っているとき、ふと足元を見たことはありませんか？
降り口に近づくと、それまで階段状だった段がスーッと平らになり、そのまま床の下へ吸い込まれていきますよね。あの「動く段」と「動かない床」の境目、どうしてあんなにスムーズにつながっているのでしょうか。
実は、エスカレーターの段にある「細い縦線の溝」が大きな役割を果たしています。あれは単なる滑り止めの模様ではありません。乗り降り口にある「くし板」と噛み合い、安全に床下へ潜り込むための、緻密に計算された通り道なのです。
動く段は、固定された床の下へ戻っていく

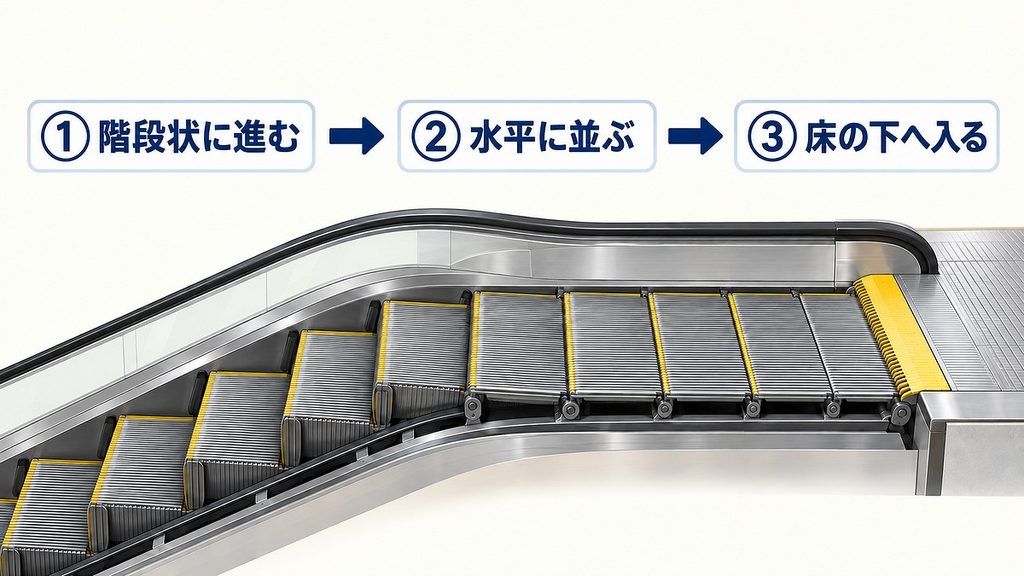

エスカレーターは、上り切った場所（あるいは下り切った場所）で突然消滅するわけではありません。私たちが安全に降りられるように、最後の数段は水平に並んで進み、そのまま床の下へと潜り込んで裏側を回って戻っていきます。
ここで想像してみてください。「動くステップ」が「固定された床」の下へ入っていくには、その境目にステップが通り抜けるための隙間が必要です。しかし、床に大きな四角い穴を開けっぱなしにしては、靴の先や落とし物が巻き込まれて大事故になりかねません。かといって、隙間をなくそうと床をステップにピッタリくっつけてしまうと、動くたびに衝突してしまいます。
「大きな穴は開けたくない、でも動くステップは通したい」。この矛盾を解決するために生まれたのが、床の端をギザギザの「くし」のような形にし、ステップ側にもそれに合わせた細い溝を掘るというアイデアでした。
くし板の歯が、ステップの溝へ入り込む

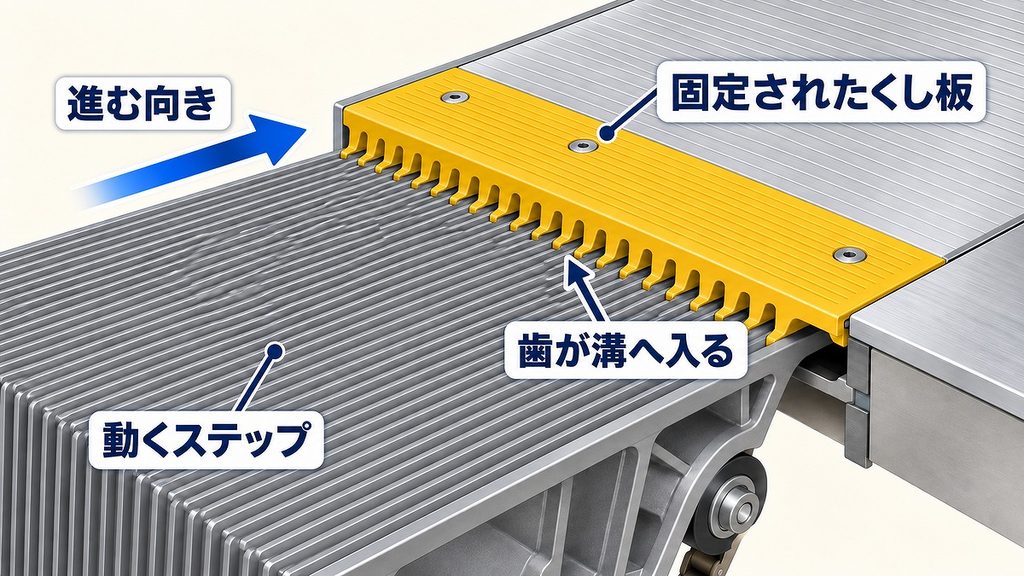

降り口の床に固定されているギザギザの板を「くし板（コンブプレート）」と呼びます。
ステップが降り口に近づくと、この黄色いくし板の歯が、ステップの溝に上からではなくスッと横から入り込んでいきます。安全基準では、この歯の先端がステップの踏み面（靴が乗る面）よりも低い位置で噛み合うように決められています。つまり、私たちが足を乗せている面よりも下で、静かに噛み合っているのです。
ステップの溝とくし板の歯は、どちらもエスカレーターの進む方向に対して真っ直ぐ平行に並んでいます。フォークの歯を、細い隙間にスッと差し込んでスライドさせる様子を思い浮かべると分かりやすいかもしれません。
もしこの溝が横向きだったり、斜めだったりしたらどうなるでしょう？進むたびにステップの凹凸がくし板に真正面から激突し、床下へ入り込めなくなってしまいます。ステップにあるたくさんの溝が必ず「縦向き」に入っているのは、固定された歯の間を同じ形のまますり抜けるためだったのですね。
歯の先を越えたステップは、くし板の下へきれいに隠れていきます。段の溝は、動く面を最後まで安全に案内する「レール」のような役割も果たしています。
細い溝が多いほど、境目は小さく分けられる
それにしても、なぜあんなに細かくたくさんの溝があるのでしょうか？
もし溝が太くて1〜2本しかなければ、それに対応する歯も少ししか置けません。すると、歯とステップの間に大きな隙間が残り、そこに物が挟まる危険性が高まります。細い溝と歯をギッシリ数多く並べることで、境目の隙間を極限まで小さく分散させているのです。
もちろん、ここまで精密に作られていても、細いヒモなどが挟まる可能性を完全にゼロにすることはできません。そのため、万が一異物が強く巻き込まれたときには、くし板の歯のほうが折れたり曲がったりして、エスカレーター自体を緊急停止させる仕組みも備わっています。
エスカレーターの段をぐるりと囲む「黄色い線」。あれは単なる立ち位置の目安ではなく、「この外側はくし板と噛み合う境目だから、靴や服を離してね」という大切なサインなのです。
まとめ：エスカレーターの段に溝がある理由
- 動く段を床下へ通すため：大きな隙間を作らずに、ステップを床下へ回収するための工夫です。
- くし板の歯と噛み合わせるため：床側に固定された「くし板」の歯が溝に入り込むことで、靴や物の巻き込みを防ぎます。
- 隙間を極限まで小さく分散させるため：細い溝をたくさん並べることで、大きな開口部をなくし安全性を高めています。
何気なく乗っているエスカレーターですが、足元の細かい溝には「動く階段を安全に床下へ回収する」という重要なミッションがありました。次に降りるときは、ぜひ黄色いくし板と溝がスチャッと噛み合う瞬間を観察してみてくださいね。
